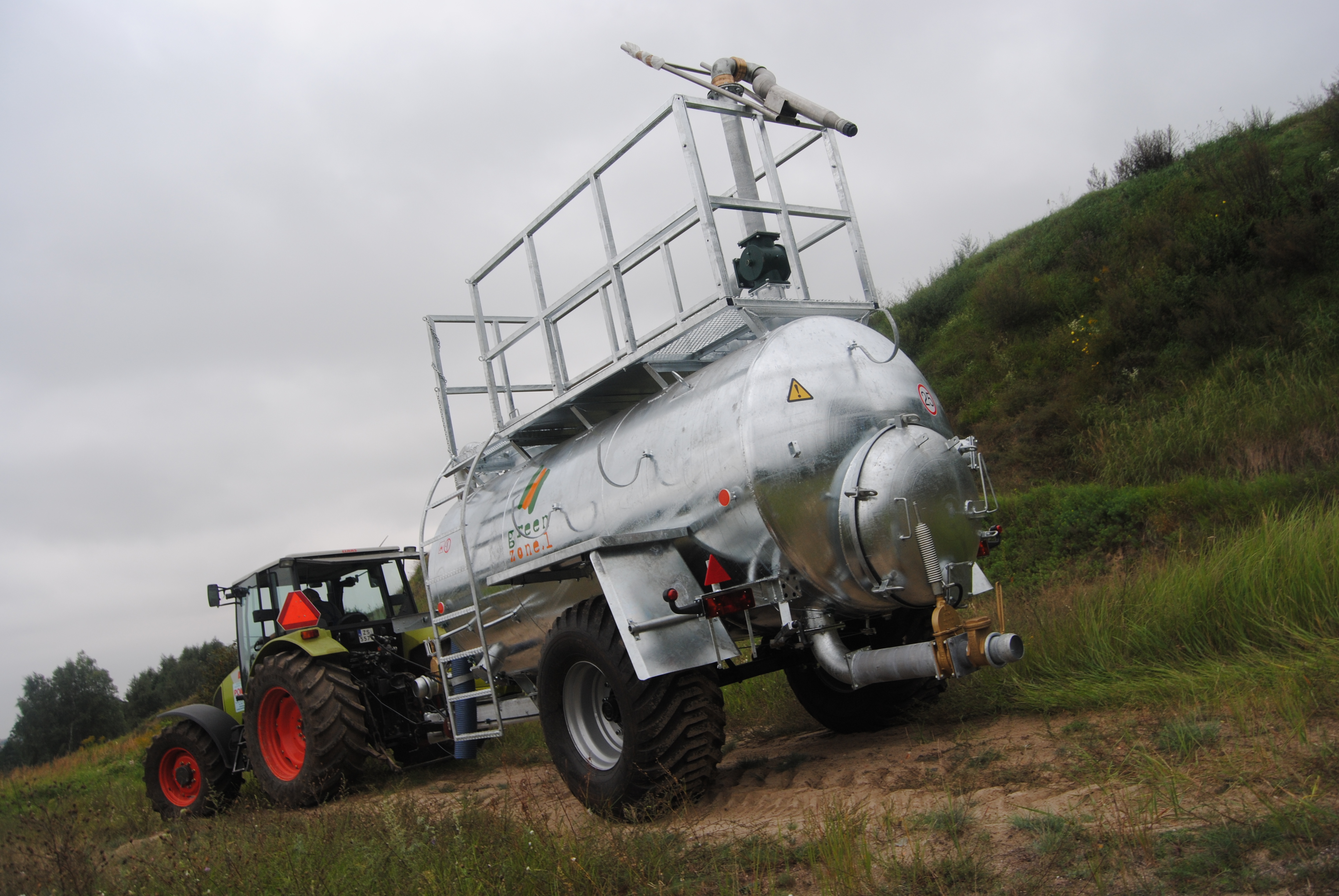

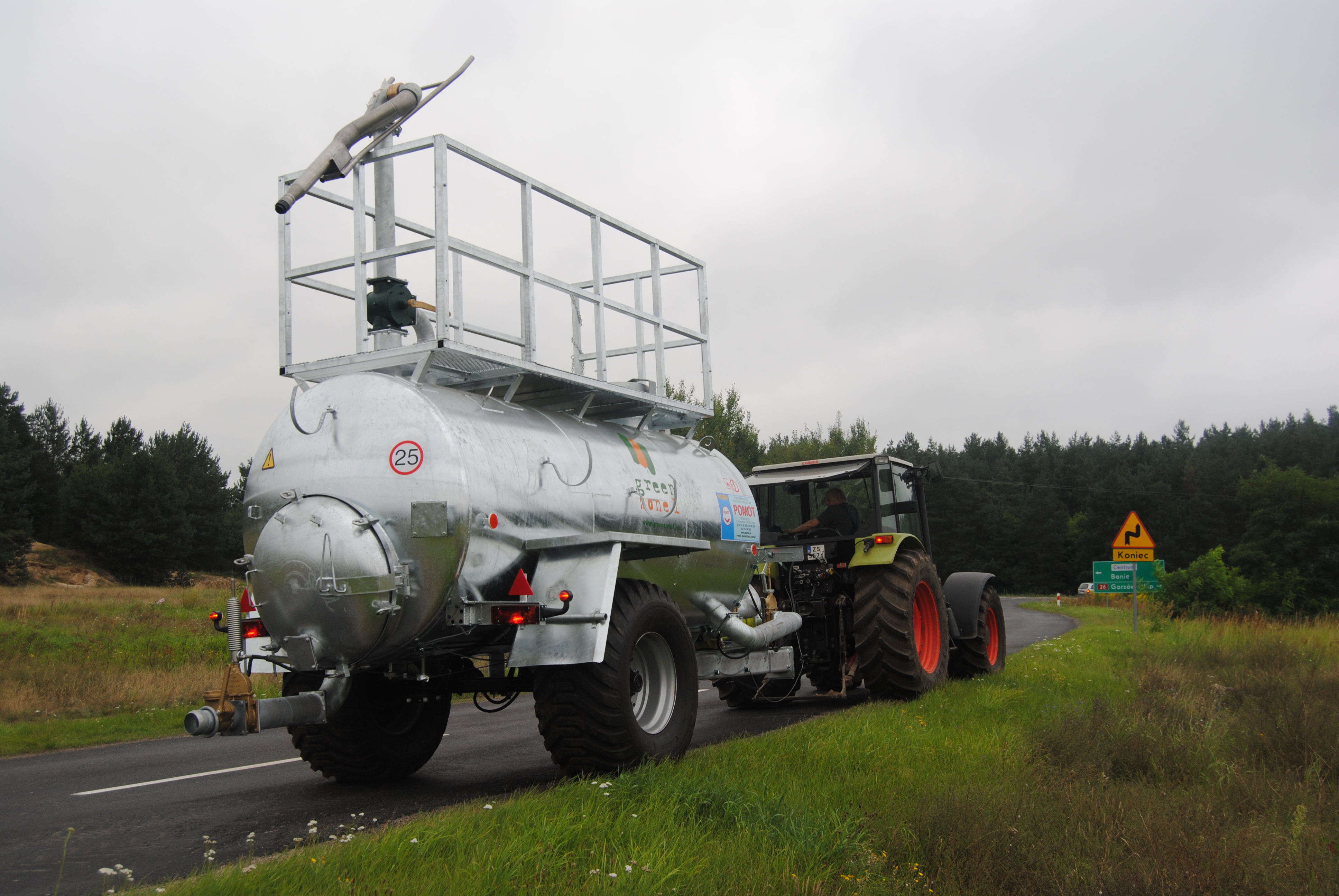

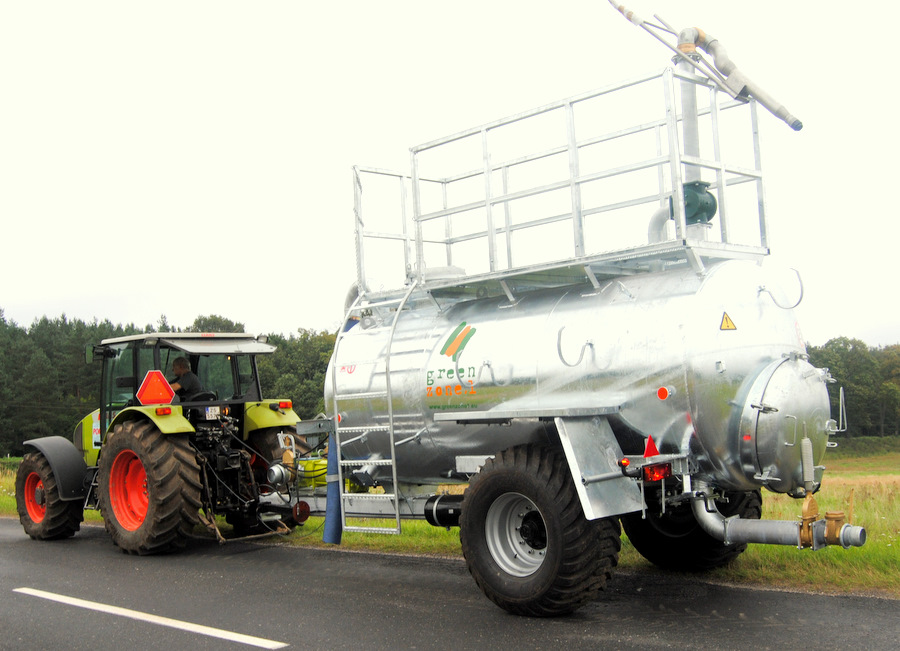

Hydrosiewnik:

  • Pojemność 5000 litrów


Przeznaczenie hydrosiewnika:
Wóz asenizacyjny jest wyposażony w specjalną pompę śrubową PV1000 która umożliwia mieszanie cieczy wewnątrz zbiornika, a takze za pomocą działka rozlewanie cieczy na daleką odległość.
Wóz ten może być przeznaczony do obsiewania zboczy i skarp, spryskiwania hałd węgla oraz do podlewania i gaszenia.



Budowa i działanie

Wóz asenizacyjny składa się z następujących podstawowych zespołów i elementów:

  • zbiornika z dyszlem i podpory
  • wskaźnika poziomu cieczy
  • zestawu kołowego
  • łyżki rozlewającej
  • pompy
  • układu pneumatycznego hamulcowego
  • zaworu 3-drożnego na ssaniu
  • zaworu 3-drożnego na tłoczeniu
  • zaworu 3-drożnego przy działku
  • instalacji elektrycznej
  • działka
  • hamulca ręcznego
  • węża ssawnego
  • armatury
  • błotników
  • mieszadła mechanicznego o napędzie hydraulicznym


Działanie
Napęd z ciągnika poprzez wał odbioru mocy (WOM) i wał przegubowo-teleskopowy przekazywany jest na pompę, która powoduje wytworzenie podciśnienia na króćcu ssawnym. W zależności od ustawienia zaworu 3-drożnego znajdującego się nad pompą zasysanie odbywa się poprzez złącze na przewodzie ssącym ( przy napełnianiu zbiornika) lub ze zbiornika wozu (opróżnianie zbiornika).


W zależności od ustawienia zaworów 3-drożnych istnieje kilka wariantów pracy pompy:

  • zasysanie do zbiornika przez złącze ssawne ( napełnianie zbiornika),
  • tłoczenie na łyżkę rozlewającą,
  • tłoczenie na działko rozlewające,
  • przepompowywanie w obiegu zamkniętym,

- przez dolny zawór 3-drożny,
- przez zawór 3-drożny znajdujący się przy działku,

  • tłoczenie na łyżkę rozlewającą lub działko bezpośrednio ze złącza ssawnego.
